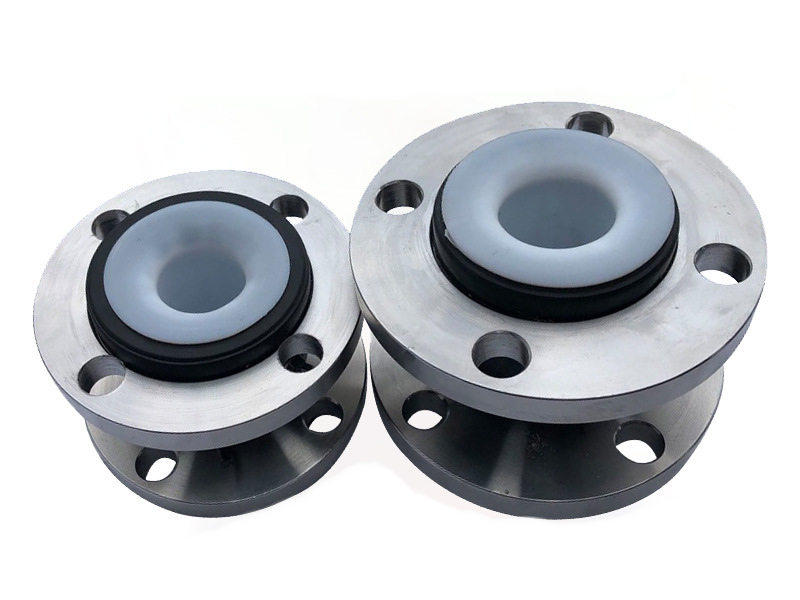

不锈钢法兰衬四氟橡胶接头

不锈钢法兰衬四氟橡胶接头

天津源凯阀门有限公司专业生产波纹补偿器,橡胶软接头,金属软管等各种管道配件,本公司有丰富的经验为客户提供全套阀门供应服务,欢迎您的光临,咨询电话:13682117396

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
统一销售热线: 13682117396
产品介绍


橡胶软接头又叫做橡胶软连接、柔性橡胶接头、橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。

橡胶软接头的优势

减少震动、降低噪音、伸缩性好,使用方便。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,吸振能力强。


橡胶软接头特点

1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。

2、该产品是新跃公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢 法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

3、橡胶接头是由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成,用于管道隔振降噪、补偿位移的接头。

4、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

橡胶软接头使用安装说明

1、橡胶软接头在安装时严禁超位移极限安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧,以防局部泄露。

5、安装时应远离热源,严禁使用不符合本产品要求的介质。


连接方式

一般有丝扣连接、法兰连接、卡箍连接等等。执行标准:HCRJ 070-1999
    不锈钢法兰内衬四氟橡胶软接头不仅具备橡胶软接头的所有特性,内衬四氟橡胶软接头在原有橡胶特性的基础之上,具有耐酸碱、耐腐蚀、耐高温、耐油、耐磨等性能,越来越受到客户的喜爱。

技术参数

各部分材质Material of each part

序号

部位Position

材料Material Science

1

内、外衬   Inner and outer lining

天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR )、丁晴橡胶(NBR)、 氟橡胶(FKM)、三元乙丙橡胶(EPDM)、聚四氟乙烯(PTFE)

2

主体subject

天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁晴橡胶(NBR),氟橡胶(FKM)、三元乙丙橡胶(EPDM)

3

增压环Pressure ringf

多股铸铜钢丝Stranded copper wire

4

法兰lange

铸造、锻造碳钢Cast and forged carbon steel(Q235)不锈钢Stainless steel(201、304, 316, 321)塑料Plastic(CPVC, PVDF, PPH, UPVC, RPP)


主要技术参数Main technical parameters

项目 project

型号Model

KXT一10

KXT一16

KXT一25

备注Remarks

工作压力Mpa

Working pressure Mpa

1 .0(10)

1 .6(16)

2 .5(25)

A、如介质油,酸碱物质

B、工作温度有特殊要求

C、也可来函来图定制

D、订货时需说明

A. such as medium oil, acids and bases

B.working temperature has special requirements

C. you can also customize lettet to map

D. ordemg to specify

爆破压力Mpa

Bursting pressure Mpa

2 .0(20)

3 .0(30)

4 .5(45)

真空度Kpa VacuumKpa

53.3(400)

86.7(650)

100(750)

适用温度℃

Applicable temperature

一20℃一+115℃,特殊可达一30℃-+250℃

一20℃一1 15℃.(for sPeeial eonditions)it ean be一30℃一250℃

适用介质Applicable medium

空气、压缩空气、水、海水、热水、油、酸、碱等

Air, compresced air, water, sea water, hot water, oil, acid and alkali etc.

主要连接尺寸Main connection dimensions

公称通径DN

Nominal diameter DN

长度

Length L

(mm)

轴向位移

Axial displacement.

横向位移

Horizontal

displacement(mm)

偏转角度

Deflexion

angle

(a1+a2)

mm

inch

  伸长

Extension

压缩

Compression

32

1 .25

95

6

9

9

15

4O

15

95

6

10

9

15

5O

2

105

7

10

10

15

65

2 .5

115

7

13

11

15

8O

3

135

8

15

12

I5

100

4

150

10

19

13

15

125

5

165

12

19

13

15

150

6

180

12

20

14

15

200

8

200

16

25

22

15

250

1O

230

16

25

22

15

300

12

245

16

25

22

15

350

14

255

16

25

22

15

400

I6

255

16

25

22

15

450

18

255

16

25

22

15

500

20

255

16

25

22

15

600

24

260

16

25

22

I5

700

28

260

16

25

22

15

800

32

260

16

25

22

15

900

36

260

16

25

22

15

1000

4O

260

16

26

24

15

1200

48

260

18

26

24

15

1400

56

350

2O

28

26

15

1500

60

350

20

28

26

15

1600

64

350

25

35

3O

10

注:1、特殊要求可技用户图纸制作,法兰标准采用GB/T9115.1-2000,可选配(GB、JB,HG、CB, ANSI, DIN, BSEN, NF, EN, JIS

ISO等)法兰标准生产。橡胶球体可做夭然橡胶、三元乙丙像胶、氯丁橡胶、丁基像胶、丁晴椒胶、氟像胶等。

2,悬空给水使用DN200以上产品.管道必须有固定支撑或固定托架.否则产品应安装防拉脱装置。

3、用户使用像胶接头,对应法兰应是脚门法兰或符合 GB/T9115.1《RF)法兰。
