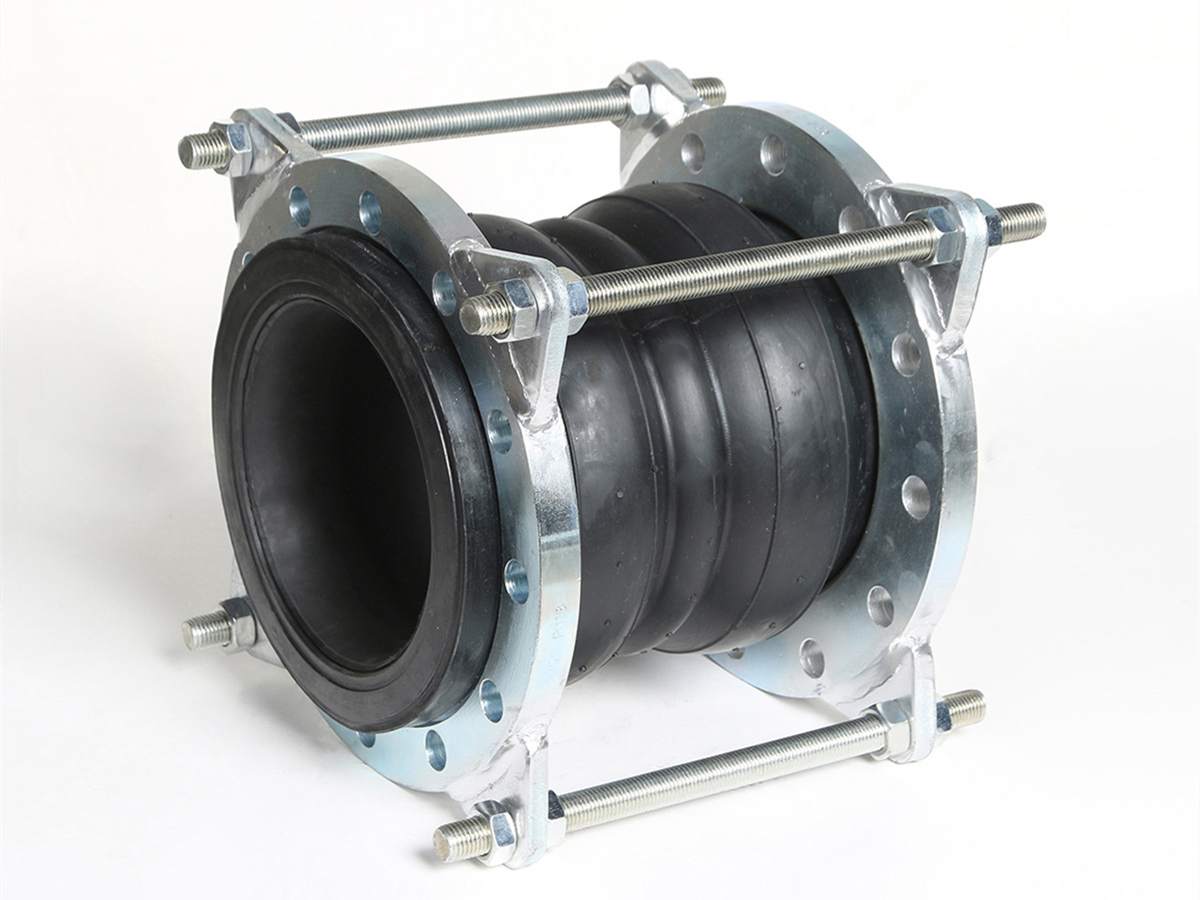

美标高压橡胶软接头

美标高压橡胶软接头

天津源凯阀门有限公司专业生产波纹补偿器,橡胶软接头,金属软管等各种管道配件,本公司有丰富的经验为客户提供全套阀门供应服务,欢迎您的光临,咨询电话:13682117396

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
统一销售热线: 13682117396
产品介绍


(1)我们是厂家直销,有自己的生产链,支持加工定制,生产高、中、普通档产品,支持按客户要求加工定制橡胶接头,耐酸碱、耐油、耐磨等橡胶接头。双球体,异径橡胶接头、翻边橡胶接头、卡箍橡胶接头等。
(2)生产的产品供给各大工程,例如:安徽马钢、铁岭方众阀门、河北天福重工阀门、渤海阀门集团、湖北黄麦岭化工、徐州天一炉窑工程、上海宝徽机电、安徽康宇水电机械成套设备、自贡华高阀门等等。

   可曲挠橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。

可曲挠橡胶接头的优势

减少震动、降低噪音、伸缩性好,使用方便。

1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。
3、工作时可降低结构传递噪音,吸振能力强。

可曲挠橡胶接头特点

1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。

2、该产品是工匠阀门采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢 法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

3、橡胶接头是由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成,用于管道隔振降噪、补偿位移的接头。

4、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

可曲挠橡胶接头使用安装说明

1、橡胶软接头在安装时严禁超位移极限安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧,以防局部泄露。

5、安装时应远离热源,严禁使用不符合本产品要求的介质。

连接方式

一般有丝扣连接、法兰连接、卡箍连接等等。执行标准:HCRJ 070-1999


注意事项

1、管道中安装可曲挠橡胶接头时,必须让其处于自然状态,不要人为的使产品发生变形。

当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特耐材料橡胶接头,不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时,应位于水泉一侧,与水泉之间应安装金属变径接头,且安装在变径的大口径出处。

5、当管道位移量大于等于接头的最大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于极限的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。

6、高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。

10、可曲挠橡胶接头在安装时严禁超位移极限。

11、安装螺栓要对称,逐步加压拧紧,以防局部泄露。

12、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力应小于管道的支撑力,否则应安装防拉脱装置以防止工作受压拉脱。

13、橡胶接头应远离热源,臭氧区域,严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。

14、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。6:DN200MM以上产品在安装时,请用蝶阀专用法兰或者小口径法兰,以免防止在安装后出现法兰拉脱、漏水、渗水现象。

技术参数

公称通径

DN



公 称 压 力 PN MPa(bar)



1.0(125)



2.0(150)



5.0(300)



A

mm



B

in



O



C



N



h



O



C



N



h



O



C



N



h



40



1-1/2



注:表中代号:

O- 法兰外径mm

C- 螺栓孔中心圆直径mm

n- 螺栓数量

h- 螺栓孔直径mm



130



98.5



4



16



155



114.5



4



22



50



2



150



120.5



20



165



127.0



8



20



65



2-1/2



180



139.5



190



149.0



22



80



3



190



152.5



210



168.5



100



4



230



190.5



8



255



200.0



125



5



255



216.0



22



280



235.0



150



6



280



241.5



320



270.0



12



200



8



345



298.5



380



330.0



26



250



10



405



362.0



12



26



445



387.5



16



30



300



12



485



432.0



520



451.0



33



350



14



535



476.0



30



585



514.5



20



400



16



600



540.0



16



650



571.5



36



450



18



635



578.0



33



710



628.5



24



500



20



700



635.0



20



775



686.0



600



24



815



749.5



36



915



813.0



42



700



28



813



775



40



18



837



795



40



22



921



857



36



36



800



32



914



876



48



941



900



48



1054



978



32



42



900



36



1033



992



40



22



1057



1010




26



1172



1089



45



1000



40



1135



1094



44



1175



1121



44



30



1273



1191



40



1100



44



1251



1203



36



26



1276



1222



52



1384



1295



48



1200



48



1353



1305



44



1392



1335



44



33



1511



1416



52



1300



52



1457



1410



48



1494



1437



52



1613



1518



48



1400



56



1575



1521



40



30



1600



1543



60



1765



1651



36



60



1500



60



1676



1622



44



1726



1662



52



36



1878



1764



40






备注:

1、本网站所有图片及技术资料均受版权法等法律保护,未经授权严禁盗用。

2、 天津源凯阀门有限公司在实际生产过程中有可能对产品外观、性能等进行升级改进,具体信息请参照产品实物、产品说明书。
